Dalam hal pemesinan CNC, pemilihan material dapat berdampak signifikan pada kompleksitas pemesinan. Di antara berbagai material yang digunakan dalam industri, FR4 dan G10 adalah dua opsi yang umum digunakan, terutama dalam aplikasi yang memerlukan isolasi listrik, kekuatan mekanik, dan stabilitas dimensi. Sebagai pemasok yang berspesialisasi dalam pemesinan CNC FR4 dan G10, saya telah menyaksikan secara langsung perbedaan pemesinan kedua material ini. Dalam postingan blog ini, saya akan mempelajari nuansa kompleksitas pemesinan antara FR4 dan G10, mengeksplorasi sifat fisiknya, tantangan pemesinan, dan praktik terbaik untuk mengatasinya.
Sifat Fisik FR4 dan G10
Sebelum membahas kompleksitas pemesinan, penting untuk memahami sifat fisik FR4 dan G10. Kedua bahan tersebut merupakan laminasi komposit yang terbuat dari kain tenun fiberglass yang diresapi resin epoksi. Namun, keduanya berbeda dalam hal sistem resin dan proses pembuatannya, yang pada akhirnya memengaruhi karakteristik kinerjanya.
FR4 adalah laminasi epoksi fiberglass kelas tahan api. Ia dikenal karena sifat isolasi listriknya yang sangat baik, kekuatan mekanik yang tinggi, dan ketahanan kimia yang baik. FR4 banyak digunakan dalam industri elektronik untuk papan sirkuit cetak (PCB), serta aplikasi lain yang memerlukan isolasi listrik dan dukungan mekanis.
G10, di sisi lain, adalah kelas laminasi epoksi fiberglass untuk keperluan umum. Mirip dengan FR4 dalam hal sifat mekanik dan listriknya tetapi tidak memiliki sifat tahan api. G10 umumnya digunakan dalam aplikasi seperti isolasi listrik, perlengkapan mekanis, dan komponen struktural.
Kompleksitas Pemesinan
Kompleksitas pemesinan suatu material ditentukan oleh beberapa faktor, termasuk kekerasan, kerapuhan, sifat abrasif, dan reaktivitas kimianya. Dalam kasus FR4 dan G10, faktor-faktor ini memainkan peran penting dalam menentukan kemudahan atau kesulitan pemesinan.
Kekerasan dan Kerapuhan
Baik FR4 dan G10 merupakan material yang relatif keras dan rapuh. Artinya, bahan tersebut rentan terhadap retak dan terkelupas selama pemesinan, terutama bila menggunakan kecepatan potong tinggi atau alat potong yang agresif. Kekerasan material ini juga membuatnya lebih sulit untuk dikerjakan dibandingkan dengan material yang lebih lunak sepertiPOM Mesin CNCatauPolikarbonat Mesin CNC.
Untuk meminimalkan risiko retak dan terkelupas, penting untuk menggunakan alat pemotong tajam dengan sudut penggaruk tinggi dan kecepatan potong rendah. Selain itu, pemasangan dan dukungan yang tepat sangat penting untuk mencegah material bergerak atau bergetar selama pemesinan.
sifat abrasif
FR4 dan G10 merupakan bahan abrasif, yang berarti dapat dengan cepat merusak alat pemotong. Sifat abrasif dari bahan ini disebabkan oleh adanya serat fiberglass yang lebih keras dibandingkan matriks resin epoksi. Saat alat pemotong bersentuhan dengan serat fiberglass, alat tersebut mengalami keausan yang signifikan, sehingga menyebabkan penurunan masa pakai alat.
Untuk mengatasi sifat abrasif FR4 dan G10, disarankan untuk menggunakan alat pemotong karbida dengan kandungan kobalt yang tinggi. Perkakas karbida lebih tahan aus dan dapat mempertahankan ketajamannya untuk jangka waktu yang lebih lama. Selain itu, penggunaan cairan pendingin atau pelumas selama pemesinan dapat membantu mengurangi gesekan dan panas, yang selanjutnya dapat memperpanjang masa pakai alat.
Reaktivitas Kimia
FR4 dan G10 adalah bahan yang stabil secara kimia dan tidak bereaksi dengan sebagian besar bahan kimia umum. Namun, bahan ini dapat dipengaruhi oleh pelarut dan bahan kimia tertentu, seperti aseton dan metil etil keton (MEK). Bahan kimia ini dapat melarutkan matriks resin epoksi, menyebabkan material kehilangan kekuatan mekanik dan stabilitas dimensi.
Saat mengerjakan mesin FR4 dan G10, penting untuk menghindari penggunaan pelarut atau bahan kimia yang dapat merusak material. Jika pembersihan diperlukan, disarankan untuk menggunakan deterjen ringan dan larutan air.
Teknik Pemesinan
Untuk mengatasi tantangan pemesinan yang terkait dengan FR4 dan G10, penting untuk menggunakan teknik pemesinan yang tepat. Berikut beberapa praktik terbaik untuk pemesinan FR4 dan G10:
Kecepatan Pemotongan dan Kecepatan Pakan
Seperti disebutkan sebelumnya, FR4 dan G10 merupakan material yang keras dan rapuh, dan penggunaan kecepatan potong yang tinggi dapat meningkatkan risiko retak dan terkelupas. Oleh karena itu, disarankan untuk menggunakan kecepatan potong rendah dan laju pemakanan tinggi. Hal ini akan membantu mengurangi gaya pemotongan dan meminimalkan risiko kerusakan material.
Pemilihan Alat
Pemilihan alat pemotong sangat penting saat mengerjakan mesin FR4 dan G10. Alat pemotong karbida dengan kandungan kobalt tinggi direkomendasikan karena ketahanan aus dan ketajamannya yang tinggi. Selain itu, menggunakan perkakas dengan sudut rake positif dapat membantu mengurangi gaya pemotongan dan meningkatkan hasil akhir permukaan.
Perlengkapan dan Dukungan
Perlengkapan dan dukungan yang tepat sangat penting saat melakukan pemesinan FR4 dan G10. Material harus dijepit dengan aman untuk mencegahnya bergerak atau bergetar selama pemesinan. Selain itu, menggunakan pelat penahan atau blok penyangga dapat membantu mengurangi risiko retak dan terkelupas.
Pendingin dan Pelumasan
Menggunakan cairan pendingin atau pelumas selama pemesinan dapat membantu mengurangi gesekan dan panas, sehingga dapat memperpanjang masa pakai alat dan meningkatkan hasil akhir permukaan. Pendingin yang larut dalam air biasanya digunakan saat pemesinan FR4 dan G10, karena efektif dalam mengurangi panas dan memberikan pelumasan.
Kesimpulan
Kesimpulannya, meskipun FR4 dan G10 memiliki banyak kesamaan dalam hal sifat fisik dan aplikasinya, terdapat perbedaan yang signifikan dalam kompleksitas pemesinannya. FR4, dengan sifat tahan apinya, mungkin memerlukan tindakan pencegahan tambahan selama pemesinan untuk mencegah kerusakan pada material. G10, di sisi lain, adalah material yang lebih umum dan relatif lebih mudah untuk dikerjakan.
Sebagai pemasok layanan pemesinan CNC untuk FR4 dan G10, kami memiliki keahlian dan pengalaman untuk menangani tantangan yang terkait dengan pemesinan material tersebut. Mesin CNC kami yang canggih dan operator yang terampil memastikan bahwa kami dapat memproduksi suku cadang berkualitas tinggi dengan toleransi yang ketat.

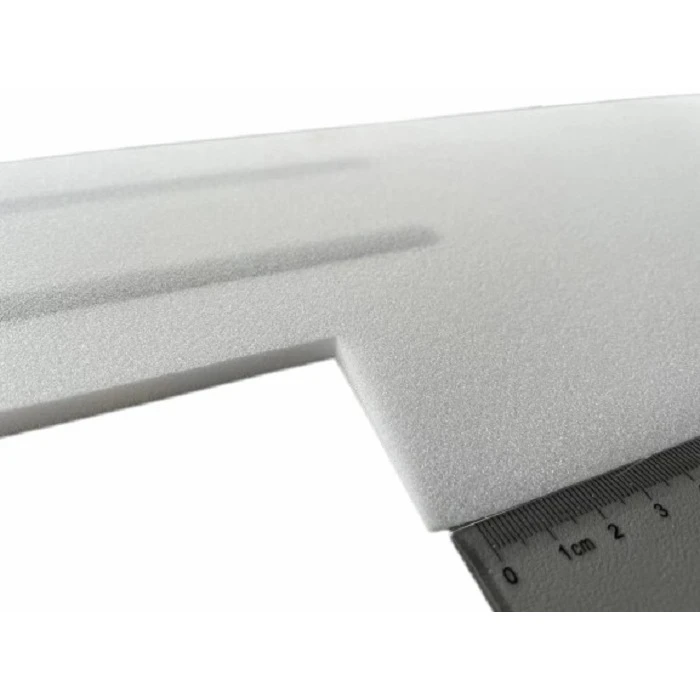

Jika Anda sedang membutuhkan jasa pemesinan CNC untuk FR4, G10, atau material lain sepertiBusa PMI Mesin CNC dan PVC, jangan ragu untuk menghubungi kami. Kami akan dengan senang hati mendiskusikan kebutuhan proyek Anda dan memberi Anda penawaran harga yang kompetitif.
Referensi
- "Pemesinan Plastik Bertulang Fiberglass" - Perkumpulan Insinyur Manufaktur
- "Buku Pegangan Resin Epoksi" - Henry Lee dan Kris Neville
