Kegagalan Kualitas Pemesinan CNC 5 Sumbu: Panduan Insinyur QA untuk Akar Penyebab, Triase CMM, dan Apa yang Harus Ditanyakan kepada Pemasok Sebelum Anda Menaikkan NCR
Anda baru saja menarik laporan CMM tentang sekumpulan rumah titanium dari AndaPemesinan CNC 5 sumbupemasok. Tiga puluh potong. Empat di antaranya menunjukkan posisi lubang sudut majemuk-yang keluar dari posisi sebenarnya sebesar 0,018 mm - keterangannya adalah TP ⌀0,012 mm di MMC. Laporan keluar pemasok menunjukkan ketiga puluh spesifikasi.
Sebelum Anda menulis NCR, Anda perlu menjawab dua pertanyaan. Pertama: apakah ketidaksesuaian-itu nyata, atau merupakan ketidaksesuaian sistem pengukuran antara CMM Anda dan CMM mereka? Kedua: jika ini nyata, apakah ini merupakan peristiwa penyimpangan proses pada fitur tertentu, atau masalah sistematis terkait cara pemasok mengindeks komponen untuk diperiksa? Kedua skenario memiliki jalur tindakan perbaikan yang berbeda, dan menggabungkannya akan menghasilkan NCR yang menghasilkan dokumen tanpa memperbaiki akar permasalahannya.
Panduan ini bekerja melalui logika triase untuk Pemesinan CNC 5 sumbuperistiwa kualitas - mulai dari pemeriksaan masuk hingga akar permasalahan hingga permintaan tindakan perbaikan.
Mengapa Suku Cadang 5 Sumbu Menciptakan Tantangan Inspeksi Khusus

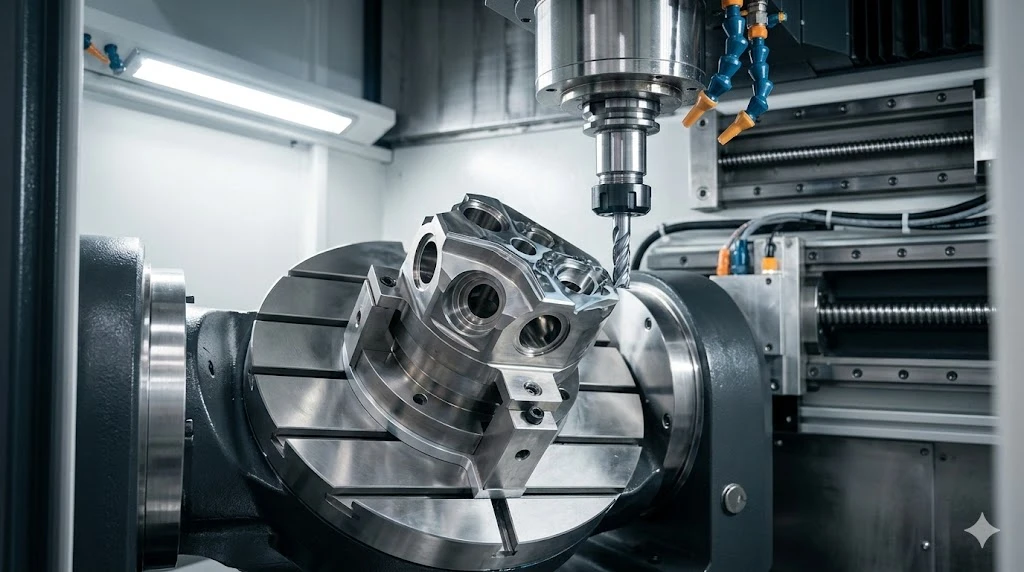

Bagian yang dikerjakan menjadi satuPemesinan CNC 5 sumbusetup memiliki struktur datum yang ditentukan oleh rantai kinematik mesin. Semua fitur diposisikan relatif satu sama lain melalui geometri sumbu putar mesin - bukan melalui pengaturan ulang berurutan. Itulah keuntungan manufaktur.
Tantangan inspeksinya adalah kebalikannya: untuk memverifikasi hubungan dimensi antar fitur yang dikerjakan pada sudut majemuk, Anda memerlukan strategi pengukuran yang menghormati kerangka referensi datum yang sama dengan yang digunakan mesin.
Kesalahan inspeksi paling umum padaPemesinan CNC 5 sumbu bagian yang masuk: mengukur fitur individu terhadap datum yang ditetapkan oleh kontak permukaan, ketika DRF (Rangka Referensi Datum) gambar memerlukan prioritas datum yang berbeda. Rumah dengan datum A sebagai sumbu lubang, datum B sebagai permukaan tegak lurus, dan datum C sebagai slot tidak dapat diperiksa dengan benar dengan meletakkannya pada permukaan datar terbesar dan memusatkan perhatian dari sana - meskipun permukaan datar tampak seperti datum A. Jika CMM keluar pemasok dan CMM masuk Anda menggunakan strategi penetapan datum yang berbeda, hasilnya tidak dapat dibandingkan, dan ketidaksepakatan sistem pengukuran bersifat metodologis, bukan kesalahan instrumen.
Sebelum menaikkan NCR pada posisi gabungan-atau toleransi sudut, pastikan prosedur penetapan datum cocok antara kedua laporan. Tanyakan kepada pemasok urutan datum program CMM mereka. Jika tidak sesuai dengan prioritas DRF pada gambar, laporan pemasok mengukur hal yang berbeda dari laporan Anda, dan tindakan perbaikan pertama adalah penyelarasan metodologi pengukuran - bukan perubahan proses.

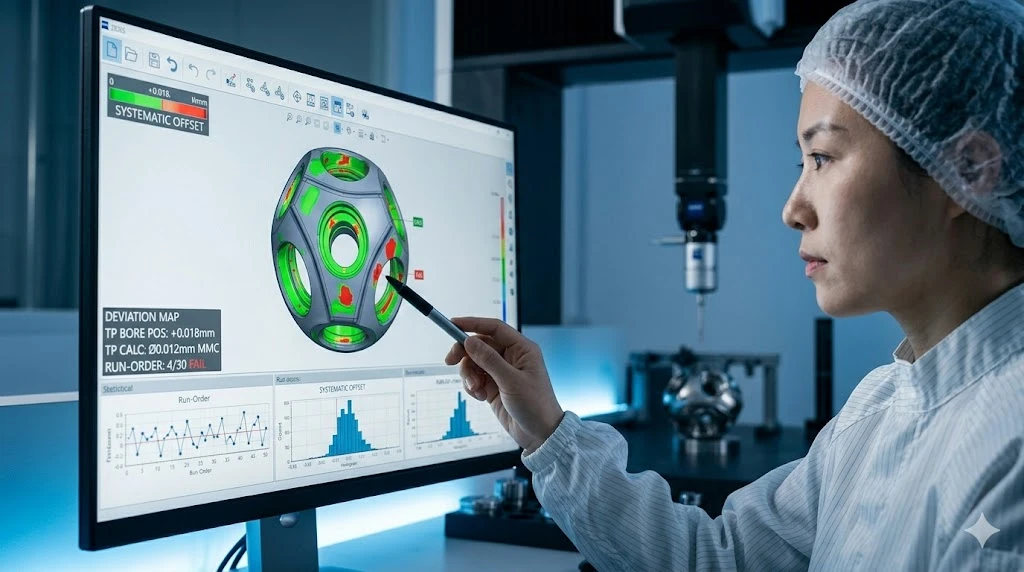

Membaca Laporan CMM: Apa Arti Angka Sebenarnya
Inspeksi toleransi pemesinan cnc 5 sumbulaporan dari pemasok yang memenuhi syarat harus berisi nilai terukur, bukan stempel lulus/gagal. Jika Anda menerima laporan dengan tanda centang dan tidak ada data pengukuran, Anda tidak memiliki dasar untuk analisis statistik dan tidak ada kemampuan untuk mendeteksi penyimpangan antar batch. Membutuhkan nilai aktual pada semua dimensi kritis.
Saat Anda memiliki datanya, pertanyaan pertama adalah apakah hasil-di luar-toleransi membentuk suatu pola atau tampak acak. Pengenalan pola adalah cara tercepat menuju akar permasalahan:
| Pola Deviasi | Seperti Apa di Laporan | Kemungkinan Besar Akar Penyebabnya |
|---|---|---|
| Semua bagian yang terkena dampak bergeser ke arah yang sama | Posisi sebenarnya secara konsisten pada +0.015–0,018 mm; tidak ada yang mendekati nominal | Offset data dalam penyiapan mesin atau program CMM nol-titik |
| Bagian yang terkena dampak didistribusikan ke seluruh batch | Non-kesesuaian pada bagian 3, 11, 22 - tidak ada pola posisi | Penyimpangan termal selama proses pemesinan; keausan alat di pertengahan-batch |
| Ketidaksesuaian-pada satu fitur tertentu di seluruh bagian | Posisi lubang OK; majemuk-sudut mukanya keluar secara konsisten | Kesalahan kalibrasi sumbu putar pada posisi sumbu A atau B tertentu |
| Tersebar di sekitar nominal dengan-di luar-toleransi | Nilainya berkisar antara -0,008 hingga +0.016mm | Memperbaiki masalah pengulangan; penetapan datum tidak konsisten |
| Semua bagian dari satu nomor seri berkisar | 15 buah pertama dalam spesifikasi; potongan 16–30 keluar | Keausan alat atau terjadinya pertumbuhan suhu pada pertengahan proses batch |
Pergeseran arah - semua ketidaksesuaian pada sisi yang sama dari nominal - hampir tidak pernah merupakan peristiwa proses acak. Ini menunjuk pada offset sistematis: datum sumbu putar mesin, titik nol-program CMM, atau permukaan datum yang dikerjakan di luar posisinya dan menyebarkan kesalahan ke semua fitur hilir. Ini adalah skenario di mana laporan keluar pemasok dan laporan masuk Anda bisa "benar" sekaligus menampilkan angka yang berbeda - jika salah satunya mengukur dari datum yang menyimpang dari maksud gambar.
Urutan FAI untuk Bagian 5 Sumbu: Kapan Mengukur dan Mengapa Waktu Penting
Inspeksi artikel pertama pemesinan cnc 5 sumbumemiliki ketergantungan pengurutan yang menghasilkan lebih banyak data buruk dibandingkan hampir semua faktor lainnya: mengukur terlalu cepat setelah pemesinan.

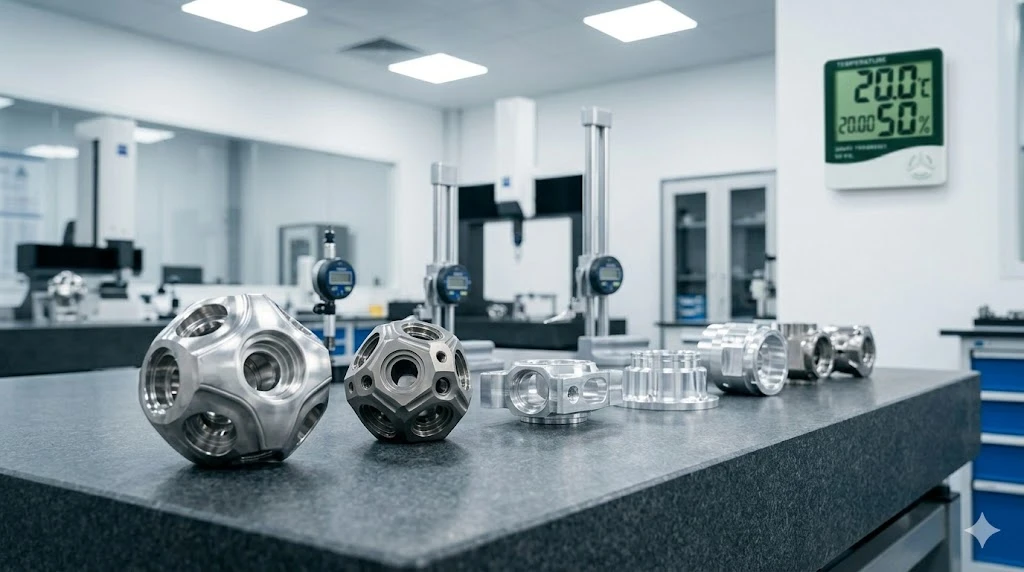

Komponen aluminium yang dikerjakan dari stok 7075-T651 atau 6061-T6 membawa tegangan sisa dari operasi pemesinan. Saat Anda menghilangkan material, Anda melepaskan tekanan, dan bagian tersebut bergerak - tidak terlihat, namun terukur. Rumah aluminium yang baru dikerjakan yang menunjukkan kerataan 0,008 mm pada 30 menit pasca pemesinan akan sering kali menunjukkan 0,003 mm pada 4 jam dan 0,001 mm pada 24 jam, seiring dengan keseimbangan gradien tegangan. Suhu referensi ISO 1 untuk pengukuran dimensi adalah 20 derajat. Bagian aluminium pada 23 derajat terbaca sekitar 7µm lebih panjang per 100mm panjangnya dibandingkan bagian yang sama pada 20 derajat - relevan jika pita toleransi Anda ±0,005mm pada fitur 100mm.
UntukInspeksi artikel pertama pemesinan cnc 5 sumbupada komponen aluminium dengan toleransi lebih ketat dari ±0,01mm, protokol inspeksi harus menentukan waktu stabilisasi minimum 4 jam pada suhu lingkungan pengukuran, dengan 24 jam lebih disukai untuk komponen dengan geometri saku kompleks atau ketebalan dinding di bawah 2mm. Jika FAI pemasok diambil dalam waktu 45 menit pasca-pemesinan di lingkungan bengkel pada suhu 24 derajat dan pemeriksaan masuk Anda dilakukan pada suhu 20 derajat setelah siklus pengiriman 48 jam, status stabilisasi termal dan tegangan akan berbeda. Ketidaksepakatan pengukuran mungkin sepenuhnya nyata, dan kedua kumpulan angka tersebut mungkin merupakan representasi akurat dari bagian pada saat pengambilannya.
Dokumentasikan waktu stabilisasi dan suhu pengukuran pada catatan CMM Anda yang masuk. Jika timbul perselisihan pemasok, bidang inilah yang menentukan apakah perselisihan tersebut dapat diselesaikan pada tingkat pengukuran atau memerlukan penyelidikan proses.
Cpk Di Bawah 1.33: Triase Sebelum Anda Meminta Tindakan Perbaikan
KapanKemampuan proses cpk pemesinan cnc 5 sumbudata berada di bawah 1,33 pada dimensi kritis, respons standarnya adalah mengajukan permintaan tindakan perbaikan. Respons yang lebih cepat adalah melakukan triase apakah kegagalan Cpk merupakan masalah proses atau masalah sistem pengukuran - karena tindakan perbaikannya sangat berbeda.
Studi R&R Gauge pada sistem pengukuran yang digunakan untuk dimensi kritis adalah langkah pertama, bukan langkah terakhir. Jika %GRR sistem pengukuran melebihi 30% dari batas toleransi, penghitungan Cpk terkontaminasi oleh variasi pengukuran dan tidak mewakili proses secara akurat. %GRR sebesar 30% pada toleransi ±0,010mm berarti hingga ±0,003mm dari variasi yang dilaporkan mungkin merupakan kebisingan pengukuran. Dalam skenario tersebut, memperketat proses mungkin tidak meningkatkan Cpk - namun hanya akan menimbulkan lebih banyak gangguan pengukuran.
Urutan triase praktis:
| Melangkah | Tindakan | Gerbang Keputusan |
|---|---|---|
| 1 | Hitung %GRR untuk sistem pengukuran | Jika > 30% : investigasi sistem pengukuran sebelum tindakan proses |
| 2 | Periksa kondisi pengukuran (suhu, waktu stabilisasi, penetapan datum) | Jika tidak-standar:-ukur ulang dalam kondisi terkendali sebelum menyimpulkan |
| 3 | Plot pengukuran individu dalam urutan berjalan | Jika tren terlihat: peristiwa penyimpangan - keausan pahat, termal, keausan perlengkapan |
| 4 | Periksa Cpk vs Ppk | Kesenjangan besar (Ppk jauh lebih rendah): antara-penyiapan variasi batch dominan - atau masalah lot material |
| 5 | Bandingkan dengan data batch sebelumnya | Langkah perubahan: peristiwa perubahan proses - perubahan alat, kalibrasi ulang mesin, perubahan pemasok material |
Jika triase mengonfirmasi adanya masalah kemampuan proses yang sebenarnya, permintaan tindakan perbaikan kepada pemasok harus menentukan langkah mana dalam urutan di atas yang Anda selesaikan dan data apa yang ditunjukkan. "Cpk=1.08 pada diameter lubang, %GRR=12%, run-plot pesanan menunjukkan tren peningkatan mulai dari bagian 18" memberikan titik awal yang dapat ditindaklanjuti oleh teknisi proses pemasok. "Cpk di luar spesifikasi, harap selidiki" menghasilkan loop dokumen.
Satu detail spesifik-CMM yang relevanPemesinan CNC 5 sumbulubang: saat mengukur silindris atau kebulatan pada lubang berdiameter-kecil (di bawah 15mm), jumlah titik pemindaian dan strategi pemindaian akan memengaruhi hasilnya. Pengukuran lubang 4-titik melaporkan ukuran lingkaran tertulis melalui empat titik - pengukuran tersebut tidak akan mendeteksi kondisi lobus dengan jumlah lobus ganjil (profil 3-lobus atau 5 lobus dari geometri pahat tertentu). Strategi pemindaian berkelanjutan dengan setidaknya 36 titik per penampang akan diperlukan. Jika spesifikasi lubang Anda memiliki keterangan silindris atau kebulatan dan bukan sekadar toleransi diameter, pastikan program CMM menggunakan strategi pemindaian yang sesuai dengan kontrol geometrik.

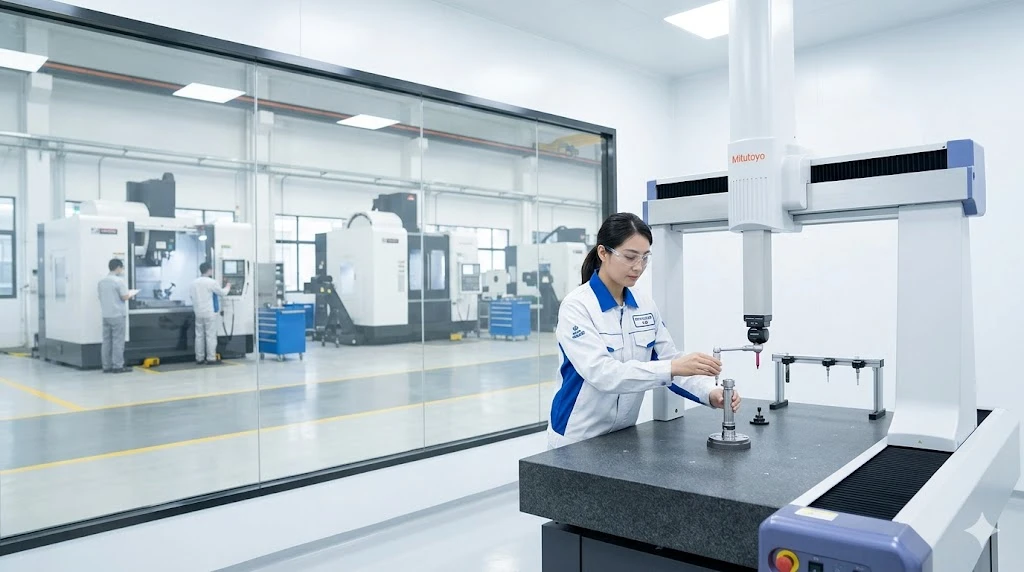

Protokol Inspeksi MID dan Apa yang Kami Sediakan di Artikel Pertama
KitaPemesinan CNC 5 sumbualur inspeksi dimulai dengan bagian program, bukan bagian yang sudah selesai. Sebelum potongan pertama dipotong, rencana inspeksi ditulis: fitur mana yang penting, metode pengukuran apa yang berlaku untuk setiap fitur, rencana pengambilan sampel untuk produksi, dan kriteria disposisi untuk hasil marjinal.
UntukSuku cadang mesin CNC 5 sumbupada program baru, paket artikel pertama kami mencakup gambar balon dengan nomor setiap dimensi, laporan CMM dengan nilai terukur terhadap semua dimensi balon, sertifikat material yang dapat ditelusuri ke panas dan nomor lot, serta catatan-pemeriksaan proses yang menunjukkan operasi mana yang diverifikasi selama produksi. Untuk program dengan persyaratan PPAP, kami membuat pengajuan ke tingkat yang ditentukan dalam pesanan pembelian Anda - Tingkat 2 hingga Tingkat 5 - dan menyertakan data kemampuan proses pada dimensi penting yang didukung oleh volume proses.
Peralatan CMM kami dikalibrasi berdasarkan jadwal terdokumentasi yang dapat ditelusuri ke standar nasional. Suhu pengukuran dicatat per sesi. Untukpemesinan 5 sumbu yang presisiprogram di mana kesepakatan sistem pengukuran antara inspeksi keluar dan masuk kami merupakan risiko yang diketahui, kami mendokumentasikan urutan penetapan datum dalam paket FAI sehingga program masuk Anda dapat divalidasi terhadap strategi referensi yang sama.
Jika Anda ingin mengevaluasi dokumentasi kami sebelum melakukan pemesanan pertama, kami menyediakan contoh paket FAI dari bagian yang sebanding berdasarkan permintaan - disunting untuk kerahasiaan pelanggan, namun strukturnya lengkap. Mintalah di bishenprecision.com, atau minta kami menyertakan rencana inspeksi bersamaKutipan mesin CNCsehingga Anda dapat meninjaunya sebelum kickoff.
Pertanyaan Umum
Laporan CMM saya +0.003mm bias versus laporan pemasok pada lubang yang sama - siapa yang benar?
Mungkin keduanya, bergantung pada penetapan datum dan kondisi pengukuran. Langkah pertama adalah memastikan bahwa kedua program CMM menetapkan kerangka acuan datum dalam urutan yang sama dan menggunakan titik kontak atau permukaan yang sama. Posisi lubang yang diukur dari datum A (sumbu lubang) → B (wajah) → C (slot) akan memberikan hasil yang berbeda dibandingkan lubang yang sama yang diukur dari datum A (wajah datar besar) → B (lubang) → C (tepi) - bahkan pada bagian fisik yang sama. Kedua, konfirmasikan suhu pengukuran dan waktu stabilisasi bagian. Perbedaan 3 derajat antara lingkungan pengukuran menghasilkan sekitar 2µm ekspansi termal per 100mm pada aluminium - yang menyebabkan bias 0,003mm pada bagian 150mm. Jika strategi data dan suhu selaras dan bias tetap ada, mintalah sertifikat kalibrasi CMM pemasok dan periksa catatan kualifikasi. Bias sistematis sebesar ini pada instrumen yang dikalibrasi merupakan hal yang tidak biasa dan memerlukan pemeriksaan silang sistem pengukuran dengan artefak referensi.
Berapa ukuran sampel yang harus saya perlukan untuk pengiriman PPAP Level 3 pada komponen CNC 5-sumbu-bervolume rendah?
AIAG PPAP edisi ke-4 menetapkan minimal 30 buah berturut-turut untuk penyerahan proses produksi penuh dengan data kemampuan proses. Untuk program-bervolume rendah yang mana 30 buah mewakili beberapa bulan produksi, standar ini memungkinkan pendekatan bertahap: kirimkan dengan kuantitas yang tersedia (minimal 5 buah untuk laporan dimensi dan dokumentasi material), dengan komitmen untuk menyediakan data kemampuan ketika produksi kumulatif mencapai 30 buah. Dokumentasikan pendekatan bertahap dalam pengiriman dan konfirmasikan dengan SQE pelanggan Anda sebelum pengiriman - beberapa pelanggan memerlukan 30-bagian yang dijalankan terlepas dari volume program, dan mengetahui hal tersebut setelah mengirimkan paket 10 bagian akan menciptakan siklus pengiriman ulang. UntukInspeksi artikel pertama pemesinan cnc 5 sumbukhususnya pengiriman, laporan dimensi pada semua dimensi balon diperlukan pada tingkat pengiriman mana pun; data kemampuan proses diskalakan dengan ukuran sampel.
Kapan saya harus meminta studi Gauge R&R dari pemasok CNC daripada hanya menerima laporan CMM mereka?
Ketika toleransi dimensi kritis di bawah ±0,010 mm, atau ketika Anda mengalami dua atau lebih ketidaksepakatan pengukuran pada fitur yang sama pada batch yang berbeda. Pada toleransi yang ketat, kontribusi sistem pengukuran terhadap variasi yang dilaporkan menjadi relatif signifikan terhadap pita toleransi. Pemasok yang tidak dapat menyediakan data %GRR untuk sistem pengukurannya pada info ±0,005mm berarti tidak menjalankan analisis kemampuan proses atau tidak memiliki datanya - keduanya perlu dipahami sebelum Anda mengandalkan inspeksi keluar mereka sebagai gerbang penerimaan Anda. Minta studi R&R Gauge sebagai bagian dari paket PPAP untuk setiap dimensi kritis yang lebih ketat dari ±0,008mm. Jika pemasok menolak, itu adalah informasi tentang kematangan sistem pengukuran mereka.
Bagaimana cara membedakan antara masalah pengulangan perbaikan dan penyimpangan proses asli pada bagian 5-sumbu yang masuk?
Jalankan-analisis urutan pada data pengukuran. Plot setiap nilai terukur dalam urutan yang dihasilkan - bagian 1 hingga bagian 30 dalam urutan produksi. Masalah keterulangan yang diperbaiki menghasilkan penyebaran di sekitar rata-rata yang stabil: nilai melonjak naik dan turun tanpa tren terarah karena setiap bagian dipasang secara independen. Penyimpangan proses menghasilkan tren terarah: nilai yang dimulai mendekati nilai nominal dan bergerak secara progresif menuju batas toleransi seiring dengan kemajuan batch. Memperbaiki masalah cenderung menghasilkan variasi-ke-bagian yang tinggi dengan rata-rata yang wajar; peristiwa penyimpangan cenderung menghasilkan variasi-ke-bagian yang lebih rendah tetapi memiliki rata-rata pergeseran. Tindakan perbaikannya berbeda-beda: masalah perbaikan memerlukan desain perlengkapan atau perubahan prosedur; peristiwa penyimpangan memerlukan pemantauan proses - pelacakan keausan alat, kompensasi termal, atau pengukuran proses pada interval tertentu. Jika data masuk Anda tidak disertai nomor seri dalam urutan produksi, mintalah - tanpa kemampuan penelusuran urutan{17}}jalan, analisis penyimpangan tidak dapat dilakukan.
