Suku Cadang Mesin CNC Dirgantara: Keputusan Material, Parameter Proses, dan Perangkap DFM yang Menambah Biaya Sebelum Chip Pertama Jatuh

Braket struktural Anda adalah Ti-6Al-4V, ketebalan dinding 1,2 mm pada bagian tertipis, dua lubang sudut majemuk yang harus konsentris hingga ±0,01 mm. Garis waktu program adalah 6 minggu sejak gambar dirilis hingga artikel pertama. Ulasan DFM Anda baru saja muncul dengan tiga tanda - dan tidak ada satupun yang membosankan.

Hal tersebut berkaitan dengan pengaturan akses, pengurutan pelepas tegangan, dan radius sudut internal 0,3 mm pada kantung dalam-sedalam 14 mm yang memaksa penggantian pahat ke end mill 0,6 mm di tengah-program. Setiap bendera menambah waktu. Dua di antaranya menambah biaya yang tidak dapat Anda pulihkan tanpa perubahan gambar. Ini adalah apaRuang angkasa permesinan CNCpekerjaan sebenarnya terlihat seperti pada tahap DFM - bukan pertanyaan kemampuan, tetapi keputusan geometri dan pengurutan yang dibuat selama desain dan sekarang menjadi tanggung jawab masinis untuk menyelesaikannya.

Mengapa Pemesinan CNC Aerospace Dimulai Dengan Pemilihan Material, Bukan Pemilihan Mesin

Pilihan mesin mengikuti bahan dan rangkaian fitur. Apa yang mendorong rencana proses masukmesin cnc dirgantarapekerjaan adalah perilaku material dalam kondisi pemotongan, dan apakah geometri desain menimbulkan konflik antara kebutuhan material dan tuntutan rangkaian fitur.

Tiga material mendominasi komponen struktural dan mekanis ruang angkasa: aluminium 7075-T651 untuk struktur kritis berat, Ti-6Al-4V untuk aplikasi penahan beban dan suhu tinggi, dan Inconel 718 untuk lingkungan kelelahan bagian panas dan siklus tinggi. Masing-masing memiliki logika proses yang berbeda.

7075-T651mesin cepat, memiliki toleransi yang ketat, dan biaya pemotongan yang relatif kecil. Penunjukan -T651 penting: kondisi pra-regangan berarti tegangan sisa yang lebih rendah pada stok, yang berarti pergerakan dimensi yang lebih kecil setelah pengerjaan kasar yang berat. Tentukan T6 saja dan Anda mungkin mendapatkan kekuatan yang sama di atas kertas namun lebih kuat-kembali pada-fitur dinding tipis - yang relevan untukdinding tipis aluminium kedirgantaraan mesin cncstruktur seperti kantong tulang rusuk dan jaring tiang yang ketebalan dindingnya bisa turun di bawah 0,8 mm.

Ti-6Al-4Vadalah dimanasuku cadang titanium mesin cnc dirgantaraprogram secara rutin kehilangan waktu. Konduktivitas termal material ini kira-kira sepersepuluh-dari aluminium. Panas tidak keluar bersama chip - panas terkonsentrasi pada ujung tombak, mempercepat keausan pahat, dan jika prosesnya tidak terkontrol, akan menghasilkan permukaan-yang mengeras sehingga membuat setiap lintasan berikutnya lebih sulit dibandingkan yang terakhir. Parameter proses bukanlah saran; ini adalah jendela antara masa pakai alat yang dapat diterima dan kegagalan alat setiap 3–4 menit.

Inkonel 718adalah percakapan terpisah. Jika gambar Anda memerlukan Inconel, perkiraan waktu mesin untuk komponen aluminium yang setara harus dikalikan setidaknya 8× sebelum Anda menganggarkan program.

Titanium: Dimana Pemesinan CNC Aerospace Menjadi Mahal Dengan Cepat

Untuksuku cadang titanium mesin cnc dirgantara, parameter prosesnya lebih ketat daripada yang dipublikasikan sebagian besar toko. Angka-angka di bawah mencerminkan apa yang kami jalankan pada Ti-6Al-4V dalam produksi - bukan nilai-nilai konservatif dari katalog perkakas, dan bukan nilai-nilai agresif yang terlihat bagus pada perkiraan waktu siklus namun menghancurkan setiap bagian perkakas lainnya.

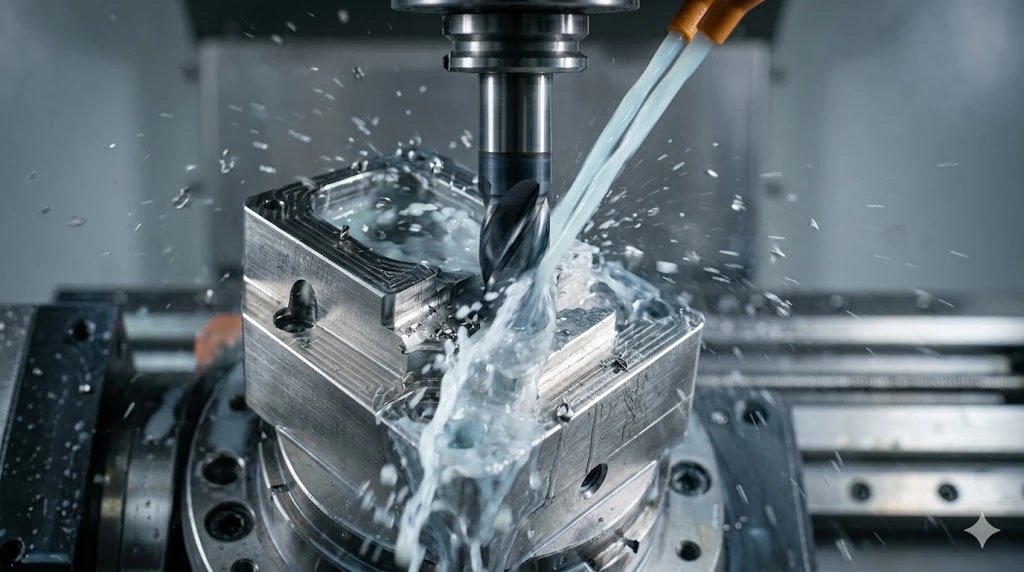

Strategi cairan pendingin adalah item yang paling sering-ditentukan dalam rencana proses titanium. Pendingin banjir yang ditujukan ke bagian bodi tidak mendinginkan zona pemotongan pada titanium - melainkan mendinginkan permukaan bagian, yang bukan merupakan tempat panas berada. Melalui-spindel-pendingin bertekanan tinggi yang diarahkan ke antarmuka benda kerja-adalah pengaturan yang benar. Pada kantong dan lubang yang dalam, tambahkan semburan udara untuk membantu evakuasi serpihan; pemotongan ulang chip pada titanium menyebabkan pengerasan kerja terlokalisasi yang dapat menghasilkan fitur-di luar-toleransi meskipun jalur pahat sudah benar.

Satu detail pengurutan yang penting pada komponen struktural titanium dengan berbagai fitur: membuat kasar seluruh bagian sebelum penyelesaian apa pun dilakukan. Stres titanium-berrelaksasi lebih lambat dibandingkan aluminium, namun ia tetap bergerak. Bagian yang dikasar hingga +0.3mm lalu dibiarkan semalaman sebelum penyelesaian akan memberi Anda permukaan referensi yang lebih stabil daripada bagian yang dikasar dan segera diselesaikan dalam pengaturan yang sama. Hal ini sangat relevan padaRuang angkasa permesinan CNCkurung dan rumah tempat beberapa datum dikerjakan secara berurutan - hubungan dimensi di antara keduanya bergantung pada seberapa banyak tegangan yang dilepaskan antar operasi.

Aluminium Tipis-Struktur Dinding: Prosesnya adalah Pemasangan

Dinding tipis aluminium kedirgantaraan mesin cncbagian - rusuk-struktur saku, rumah elektronik, jaring braket - gagal pada pemasangan sebelum gagal pada pemotongan. Dinding 0,8 mm pada bagian aluminium 120 mm yang dijepit dengan torsi 15 N·m di dua titik akan membelok 0,04–0,09 mm di bawah beban penjepit saja, sebelum spindel dimulai. Lendutan itu tidak terlihat; bagian tersebut terlihat rata di catok. Ini hanya dapat diukur ketika Anda melepaskan penjepit dan bagian tersebut muncul kembali.

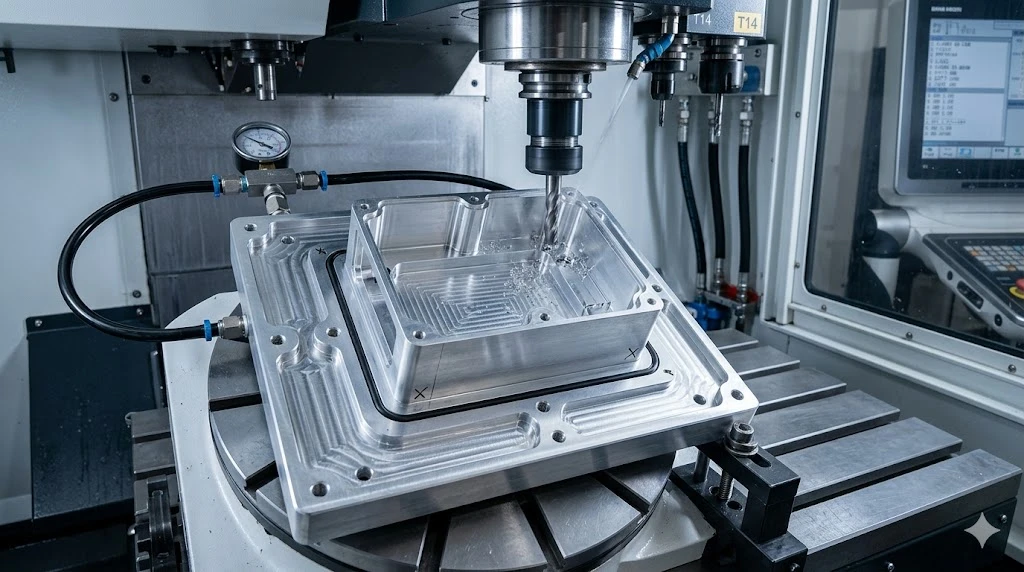

Cara mengatasinya adalah dengan tidak menjepit pemantik api - yang menimbulkan obrolan. Cara mengatasinya adalah dengan menopang bagian pada lebih banyak titik dengan gaya penjepitan individu yang lebih rendah, atau menggunakan pemasangan vakum pada permukaan datum pertama sebelum mengerjakan fitur yang membuat dinding tipis. Urutannya penting: mesinkan permukaan datum dan lubang referensi terlebih dahulu, dengan suku cadang dalam stok penuh, kemudian operasi saku progresif bekerja dari sisa bagian yang paling tebal hingga yang paling tipis.

Untukmesin cnc dirgantarakomponen aluminium yang kerataannya setelah pemesinan merupakan keluaran penting - struktur pemasangan optik, permukaan penyegelan, alas presisi - kami buat dalam dua-operasi tahap: kasar hingga +0.4mm, penghilangan tegangan pada 150–180 derajat selama 2–4 ​​jam (untuk 7075; 130 derajat untuk 6061), lalu selesaikan. Siklus termal cukup singkat untuk disesuaikan dengan hari produksi standar dan secara konsisten menghasilkan kerataan akhir dalam 0,01 mm pada permukaan hingga rentang 200 mm. Tanpanya, pada bagian dengan geometri saku yang kompleks, kerataan dapat bervariasi 0,03–0,08 mm tergantung pada kondisi tegangan awal stok.

Paduan Inconel dan-Suhu Tinggi: Logika Proses

Jika Andamesin cnc luar angkasaprogram mencakup Inconel 718 atau superalloy nikel serupa, tinjauan DFM memiliki fungsi yang berbeda dibandingkan dengan aluminium atau titanium. Dengan aluminium, DFM adalah tentang optimasi geometri. Dengan Inconel, DFM adalah tentang memutuskan fitur mana yang secara realistis dapat dikerjakan, dan mana yang harus dipindahkan ke EDM atau penggilingan.

Inconel 718 dengan kekerasan penuh (39–46 HRC setelah penuaan) bukanlah material penggilingan dalam pengertian konvensional untuk fitur halus. Jari-jari internal di bawah 1,5 mm pada kantong yang dalam, memasukkan benang ke dalam-lubang yang lebih dalam dari diameter 1,5×, dan mengebor dengan persyaratan Ra di bawah 0,8μm tanpa menggerinda - semua ini memicu peningkatan proses yang perlu diidentifikasi sebelum program dijalankan, bukan setelah alat pertama rusak.

Untuk komponen-bagian panas yang memerlukan Inconel, rencana prosesnya hampir selalu melibatkan perkakas keramik untuk pengerjaan seadanya, CBN untuk lubang akhir, dan EDM kawat untuk fitur apa pun yang memerlukan sudut internal yang tajam secara fungsional. Memasukkan operasi ini ke dalam program sejak awal akan menghasilkan biaya yang dapat diprediksi. Menemukannya setelah-penawaran alat standar dikeluarkan akan menyebabkan penundaan program.

Dokumentasi dan Penelusuran untuk Rantai Pasokan Dirgantara

Dokumentasi mesin cnc luar angkasa as9100Persyaratannya adalah ketika klaim kemampuan pemasok memenuhi pengiriman aktual. AS9100D memerlukan ketertelusuran produk dan proses, kontrol konfigurasi, dan inspeksi barang pertama ke AS9102 untuk konfigurasi komponen baru atau yang diubah. Artinya secara operasional: setiap proses produksi memerlukan tautan yang dapat ditelusuri dari sertifikat pabrik bahan mentah hingga nomor seri komponen jadi, dan catatan inspeksi harus menunjukkan nilai terukur, bukan stempel.

Kesenjangan antara bengkel yang memiliki ISO 9001 dan bengkel yang benar-benar selaras dengan AS9100D-muncul dalam catatan-inspeksi proses dan sistem NCR. ISO 9001 memerlukan sistem manajemen mutu; AS9100D mengharuskan sistem diterapkan pada konfigurasi produk dan catatan mendukung audit dan penyelidikan akar penyebab. Jika catatan kualitas pemasok tidak dapat menjawab "mesin apa yang memotong fitur ini, pada tanggal berapa, dan berapa nilai terukur pada pemeriksaan" untuk nomor seri tertentu, mereka tidak dapat melakukan AS9100D-terlepas dari sertifikatnya.

Dimana Kemampuan Proses MID Sesuai

Meja DFM kami meninjau file STEP setiap hariRuang angkasa permesinan CNCprogram - komponen struktur titanium, rumah aluminium, kelengkapan Inconel, dan komponen antarmuka-komposit yang memerlukan fitur pengerjaan pada data yang presisi. Tinjauan ini menandai konflik geometri, toleransi risiko tumpukan, dan keputusan pengurutan sebelum program dikutip, bukan setelah bagian pertama dihapus.

pemesinan CNCdi MID mencakup 5-sumbu simultan, pembubutan Swiss untuk poros ramping dan pin presisi, kompon penggilingan untuk bagian yang memerlukan fitur rotasi dan prismatik dalam satu pengaturan, dan EDM kawat untuk fitur yang diperkeras dan profil internal yang tidak dapat digiling. Kitamesin CNC dirgantarapekerjaan berjalan berdasarkan manajemen mutu yang sesuai dengan ISO 13485-dengan ketertelusuran digital - sertifikat material hingga catatan pengiriman - pada setiap nomor komponen.

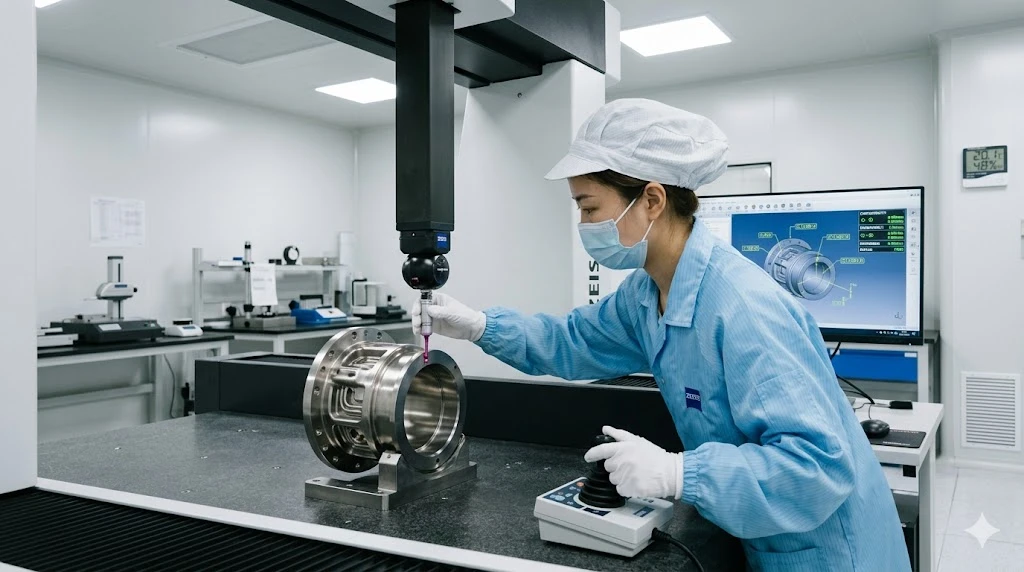

Untuk artikel pertama tentang program baru, kami menyediakan format FAIR hingga AS9102 lengkap, laporan CMM dengan nilai terukur pada semua dimensi kritis, dan paket ketertelusuran material. Jika pelanggan atau program Anda memerlukan dokumentasi PPAP atau ISIR, kami memasukkannya ke dalam rencana program saat mengutip.

Kirim file STEP Anda ke kamitim rekayasa prosesuntuk tinjauan DFM tertulis - dikembalikan dalam waktu 24 jam, tidak diperlukan komitmen. Jika Anda sudah mengikuti program ini sebelumnya dan perlu membahas anggaran toleransi atau substitusi material pada struktur-kritis yang berbobot, tim yang sama akan menanganinya. Mulai di bishenprecision.com.

Pertanyaan Umum

Berapa radius sudut internal yang harus saya tentukan pada kantong dalam di Ti-6Al-4V untuk menghindari kerusakan alat dan penundaan program?

Untuk kedalaman saku D, radius sudut internal praktis minimum adalah D/4 - tetapi khusus pada titanium, lanjutkan ke D/3 jika desain memungkinkan. Gaya pemotongan Titanium jauh lebih tinggi dibandingkan aluminium, yang berarti-end mill berdiameter kecil yang bekerja dalam radius sempit akan menerima beban lebih besar per unit-penampang. Kantung sedalam 12mm-di Ti-6Al-4V dengan sudut R2 memerlukan end mill 4mm yang beroperasi pada kecepatan dan pengumpanan yang dikurangi; menentukan R4 pada kantong yang sama memungkinkan Anda menjalankan alat yang lebih besar dan lebih kaku pada parameter produktif. Jika geometri sudut tidak memiliki batasan fungsional, perubahan radius tidak memerlukan biaya apa pun pada gambar dan menghemat 20–35% waktu siklus pada fitur tersebut.

Bisakah Anda mempertahankan konsentrisitas ±0,005mm pada lubang titanium relatif terhadap datum OD tanpa penggerindaan?

Pada diameter lubang di atas 8 mm, ya - dengan proses pengeboran akhir khusus pada spindel kaku, melalui-pendingin spindel, dan penggantian pahat ke sisipan baru sebelum siklus penyelesaian. Kendalanya bukanlah mesinnya; itu stabilitas termal. Konduktivitas Titanium yang rendah berarti suhu bagian pada akhir proses roughing jauh lebih tinggi dibandingkan pada awal. Kami membiarkan bagian tersebut stabil hingga 2 derajat dari suhu sekitar sebelum melakukan penyelesaian lubang bor. Tanpa stabilisasi tersebut, diameter lubang dapat terbaca 0,003–0,008 mm lebih besar segera setelah pemotongan dibandingkan pada pengukuran suhu ruangan. Untuk lubang berdiameter di bawah 6mm, atau persyaratan konsentrisitas yang lebih ketat dari ±0,003mm, penggilingan adalah rute yang dapat diandalkan.

Bagaimana persyaratan dokumentasi AS9100D berubah antara prototipe dan pesanan produksi?

Pada prototipe, dokumentasi minimum yang berguna adalah laporan dimensi dengan nilai terukur aktual dan sertifikat material. Itu cukup untuk memvalidasi desain. Pada pesanan produksi - atau pada bagian apa pun yang masuk ke jenis-perakitan bersertifikat - Anda memerlukan laporan inspeksi barang pertama yang lengkap ke AS9102 pada konfigurasi produksi pertama, dalam-catatan proses yang dapat ditelusuri ke nomor seri, dan CoC pada setiap pengiriman. Pemicu FAIR baru adalah revisi gambar, perubahan proses, atau pergantian supplier - bukan sekedar order baru. Jika program Anda mengubah salah satu dari tiga hal tersebut antara prototipe dan produksi, anggarkan anggaran untuk siklus artikel pertama yang baru.

Kapan bagian dirgantara-berdinding tipis memerlukan pemasangan vakum dibandingkan penjepitan catok standar?

Ketika ketebalan dinding turun di bawah 1,5 mm pada bentang tidak didukung yang lebih panjang dari 60 mm, penjepitan catok standar menimbulkan defleksi yang cukup untuk mempengaruhi keluaran dimensi - khususnya kerataan dan paralelisme. Uji prakteknya: menghitung lendutan penjepit pada bagian tertipis dengan menggunakan model balok sederhana (δ=FL³/3EI untuk dinding kantilever). Jika hasilnya melebihi 30% dari toleransi kerataan Anda, strategi penjepitan adalah risiko proses utama Anda, bukan jalur alat. Pemasangan vakum mendistribusikan gaya penahan ke seluruh permukaan datum dan menghilangkan defleksi lokal. Ini menambah waktu penyetelan namun menghilangkan pengerjaan ulang kerataan yang dihasilkan penjepitan standar pada bagian-bagian di kelas geometri ini.
