Dalam dunia manufaktur peralatan semikonduktor,kualitas permukaan bukan hanya soal estetika-tapi soal fungsi, umur panjang, dan presisi. Komponen seperti wafer chuck, dudukan lensa, dan pemandu presisi harus memenuhi tidak hanya toleransi dimensi, namun jugapersyaratan penyelesaian permukaan yang ekstrem, seringkali di bawahRa 0,1 mikron.
Mengapa Nanometer-Tingkat Permukaan Akhir Penting
Peralatan semikonduktor{0}}berperforma tinggi sangat bergantung pada akurasi kontak dan kompatibilitas ruang bersih. Kekasaran permukaan yang melebihi ambang batas nanometer dapat:
Menggangguakurasi penempatan wafer
Meningkatkangesekan dan keausanselama gerakan
Menyebabkanpenyebaran sinyal optik, mempengaruhi fotolitografi
Membuatperangkap partikel, meningkatkan risiko kontaminasi
Misalnya, acincin pendukung panggung waferdengan kekasaran permukaan di atas spesifikasi dapat menyebabkan-getaran mikro, sehingga mengurangi keakuratan posisi dan menurunkan hasil.
Tantangan Pemesinan CNC
Mencapai permukaan akhir Ra Kurang dari atau sama dengan 0,1 μm jauh melampaui proses CNC standar. Peralatan dan parameter tradisional sering kali meninggalkan-goresan mikro, bekas pemesinan, atau tegangan sisa-semuanya tidak dapat diterima di lingkungan semikonduktor.
Pendekatan Kami terhadap Kualitas Tingkat Nanometer-
PadaBISHEN Presisi, kami telah mengembangkan alur kerja pemesinan khusus untuk-aplikasi sensitif permukaan:
Penggunaanultra-alat karbida berbutir halusdengan geometri khusus
Polesan lolosdiintegrasikan ke dalam jalur alat akhir
Sistem kontrol cairan pendinginuntuk menghindari-sobekan mikro-yang disebabkan oleh panas
Koordinasi denganCMM dan-interferometer cahaya putihuntuk memvalidasi kekasaran
Setiap bagian menjalani pemeriksaan-bertahap tidak hanya untuk toleransi dimensi, tetapi juga untukkonsistensi permukaan sub-mikrondi semua bidang kontak.

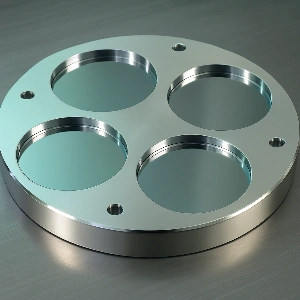

Casing Asli: Cermin-Pelat Penyangga Wafer yang Sudah Jadi
Seorang klien membutuhkan pelat wafer aluminium dengan permukaan akhir yang lebih baik daripadaRa 0,05 m, seragam di seluruh perlengkapan. Dengan menggunakan teknik penyelesaian-kecepatan tinggi yang dioptimalkan dan strategi pemolesan khusus, kami mengirimkan komponen yang melebihi spesifikasi-siap untuk perakitan ruang bersih-tingkat EUV.
Jangan Biarkan Permukaan Akhir Merusak Sistem Anda
Ketidaksempurnaan permukaan pada skala nano secara diam-diam dapat membahayakan mekanisme Anda yang paling presisi. Jika aplikasi Anda menuntutoptik-kelas selesai, ataukinerja gesekan yang unggul, bicaralah dengan kami. Kami akan membantu memastikan bagian Anda memenuhi keduanyatoleransiDantekstur.
