Geometri Alat dan Batasan Akses: Titik Buta yang Umum dalam Pemesinan Presisi

Dalam proses pemesinan logam presisi, saya sering menjumpai gambar desain yang menampilkan sudut dalam yang sangat tajam, alur yang dalam dan sempit, atau rongga dengan sudut siku-siku. Meskipun desain ini mungkin tampak masuk akal dalam model 3D, namun secara langsung dibatasi oleh geometri pahat dalam pemesinan CNC sebenarnya.

1. Keterbatasan Fisik Diameter Alat

Peralatan tidak terlalu tipis; mereka selalu memiliki diameter. Misalnya, diameter minimum pabrik akhir yang umum adalah sekitar1mm(peralatan yang lebih tipis cenderung pecah).Artinya:

Sudut bagian dalam rongga tidak dapat dikerjakan hingga sudut siku-siku sempurna dan hanya dapat "digiling" menjadi sudut membulat.
Semakin dalam alurnya, semakin buruk kekakuan pahat, sehingga meningkatkan risiko getaran dan deformasi.

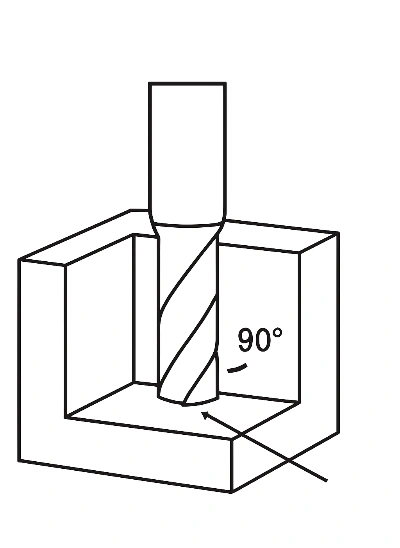

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Aturan Praktis untuk Desain Sudut Bulat

Berdasarkan pengalaman praktis kami, kedalaman rongga adalah9mm, disarankan agar radius sudut internal dirancang lebih besar dari atau sama dengan3mm(kira-kira 1/3 dari kedalaman). Hal ini memungkinkan pahat masuk dengan lancar tanpa keausan berlebihan selama pemesinan.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Alur Dalam dan Kekakuan Alat

Banyak desainer lebih suka mendesain alur yang dalam dan sempit. Namun, penting untuk dipahami bahwa semakin panjang pahat, semakin buruk kekakuannya, sehingga lebih rentan terhadap tekukan saat pemotongan, yang dapat menyebabkan:

Penurunan akurasi dimensi di bagian bawah alur.
Permukaan akhir yang buruk.
Bahkan kerusakan alat, meningkatkan biaya.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Rekomendasi Perancang dan Pengadaan

Mengingat keterbatasan geometris alat selama tahap menggambar membawa beberapa manfaat langsung:

Desain lebih mudah diimplementasikan, mengurangi waktu modifikasi dan komunikasi.
Menghindari biaya tambahan karena desain yang "tidak dapat dikerjakan dengan mesin".
Meningkatkan efisiensi pengiriman.

Inilah sebabnya banyak klien di Eropa dan AS memberikan perhatian khusus pada sudut membulat dan lebar alur selama desain, sementara beberapa pabrik dan desainer dalam negeri sering mengabaikan aspek ini.

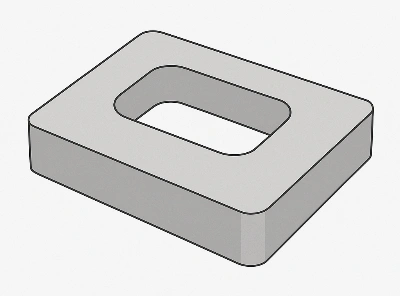

Optimized design: larger radii, reasonable slot width, more efficient machining

Kesimpulan Praktis:

Dalam pemesinan presisi, geometri pahat menentukan apakah suatu desain dapat diproduksi. Dengan mengikuti prinsip sederhana"radius sudut Lebih besar dari atau sama dengan 1/3 kedalaman rongga, dan hindari celah yang terlalu dalam/sempit,"banyak masalah permesinan dapat dihindari.

Bishenpengalaman
Di Bishen, kami menerapkan prinsip ini di awal proses dengan meninjau gambar pelanggan dan menyarankan optimalisasi radius dan slot sebelum pemesinan dimulai. Hal ini tidak hanya mencegah desain ulang yang mahal namun juga sejalan dengan ekspektasi banyak pabrikan Eropa dan AS, yang menghargai kemampuan manufaktur yang efisien, kualitas stabil, dan waktu tunggu yang dapat diandalkan.
